Acero, forja y filo: el recorrido de un cuchillo

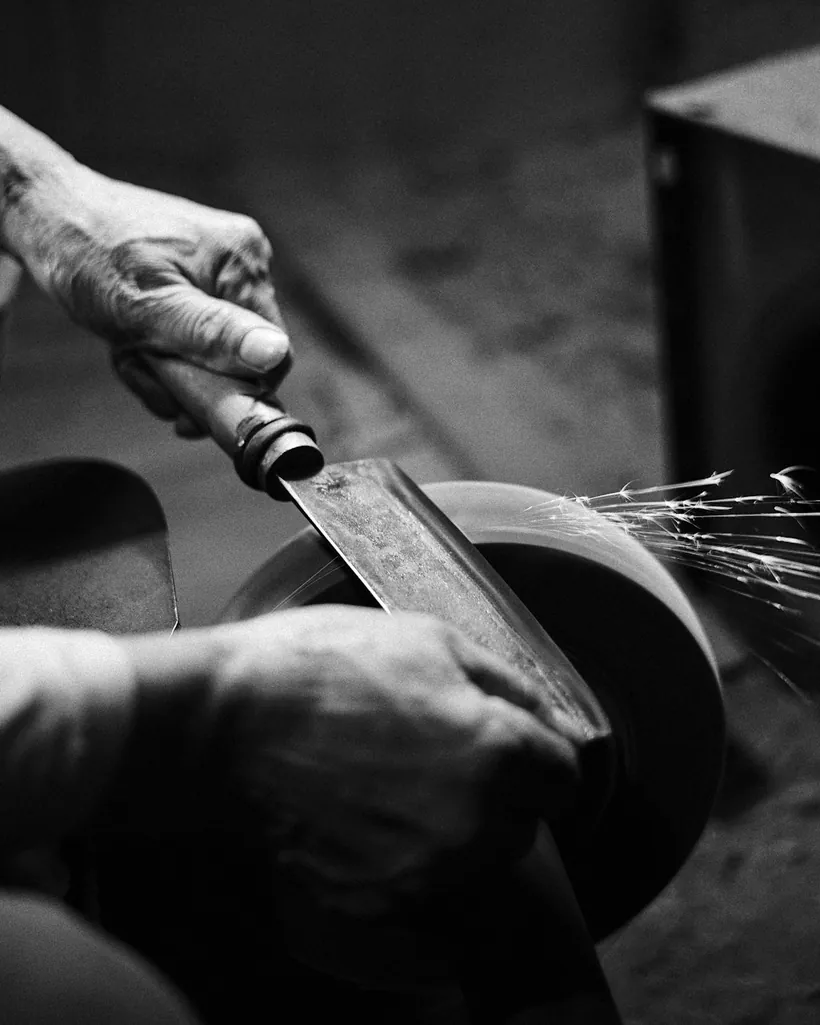

Un cuchillo terminado esconde una cadena de decisiones que empezó mucho antes del primer chispazo en la esmeriladora: qué acero se compra, si conviene forjar o arrancar material, a qué temperatura se austeniza, en qué medio se enfría y cuántos grados Rockwell se sacrifican en el revenido para no quedarse con una hoja frágil.
Peroge reúne esas decisiones en textos ordenados por etapas, escritos desde la lógica del banco de trabajo y no desde el catálogo. Cada apartado explica qué ocurre en el metal, qué margen de error tolera el proceso y cómo se comprueba el resultado sin instrumentación de laboratorio.
Aceros al carbono y aceros inoxidables: qué cambia en el banco
La diferencia entre los dos grandes grupos no es una cuestión de calidad sino de compromiso. Un acero al carbono sencillo —del tipo 1075, 1084, 80CrV2 o O1— contiene poco más que hierro, carbono y pequeñas cantidades de manganeso, cromo o vanadio. Endurece con facilidad, se rectifica sin castigar las bandas abrasivas y admite tratamientos térmicos que se pueden controlar en un taller modesto. A cambio, se oxida en cuanto se le deja humedad encima.
Los inoxidables de corte, con al menos un doce por ciento de cromo en solución, resisten la corrosión porque ese cromo forma una capa pasiva de óxido en la superficie. El precio es un tratamiento térmico mucho más exigente: temperaturas de austenización altas, tiempos de mantenimiento precisos y, casi siempre, protección contra la descarburación. Sin horno de mufla con control fiable, un inoxidable rara vez llega a dar lo que promete su ficha técnica.
Carbono, cromo y carburos
El carbono es lo que permite endurecer: sin él no hay martensita. El cromo, el vanadio, el molibdeno o el wolframio forman carburos duros que aumentan la resistencia al desgaste, pero también hacen el grano más difícil de afinar y el filo más costoso de sacar. Un acero con muchos carburos gruesos aguanta más cortes antes de perder mordiente; un acero de grano fino y pocos carburos llega más rápido a un filo muy agudo y se repasa en un momento.
De ahí que la elección dependa del uso previsto y no de una jerarquía absoluta. Una hoja de cocina fina, que se asienta en una chaira casi a diario, agradece un acero limpio y de grano fino. Una hoja de exterior expuesta a humedad prolongada justifica el inoxidable aunque su filo sea algo más trabajoso de recuperar.
- Uso real de la hoja. Cocina, campo, taller o corte de materiales abrasivos imponen equilibrios distintos entre dureza, tenacidad y resistencia a la corrosión.
- Medios disponibles. Un acero que exige rampa controlada y enfriamiento en placas no tiene sentido si sólo se dispone de una fragua y un bidón de aceite.
- Espesor y geometría previstos. Los aceros de temple superficial responden mejor en secciones finas; en hojas gruesas conviene un acero de mayor templabilidad.
- Mantenimiento que aceptará el usuario. Una pátina que hay que cuidar es parte del trato con un acero al carbono, y no todo el mundo quiere ese trato.
- Trazabilidad del material. Trabajar con acero de composición conocida evita ajustar el tratamiento térmico a ciegas sobre una pletina de origen incierto.
Forjar la hoja o arrancar el metal sobrante

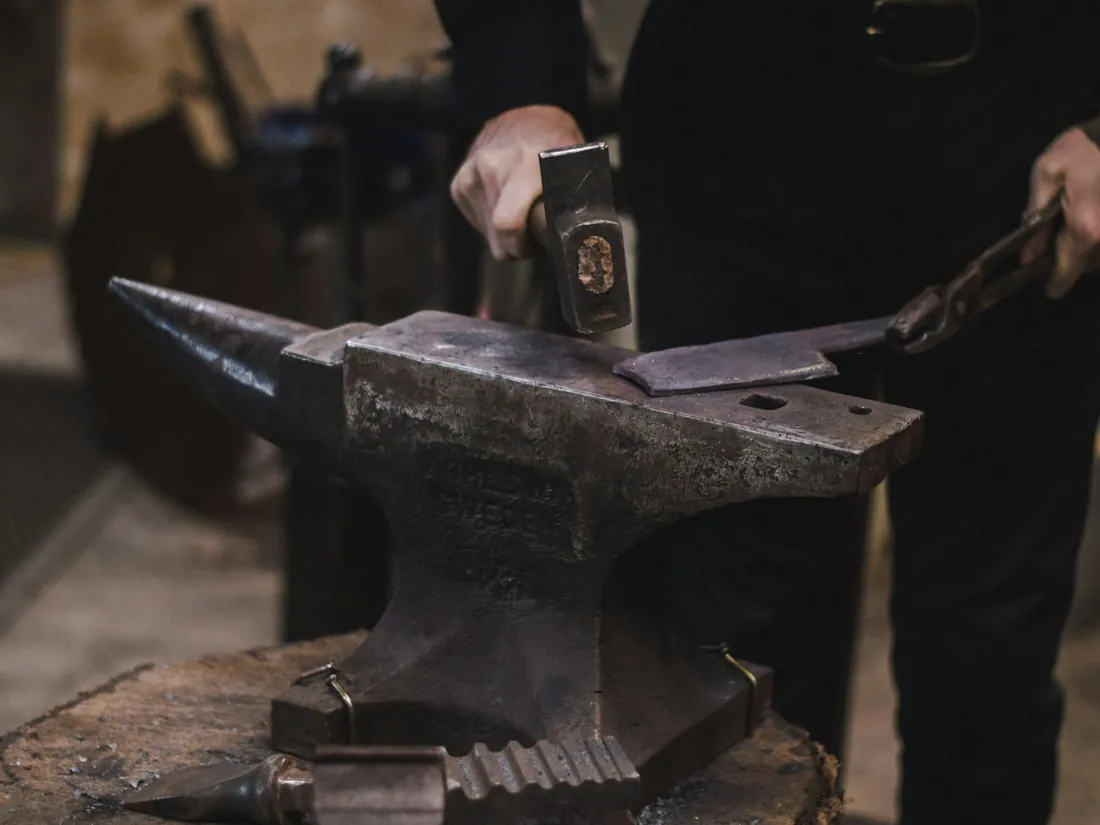

Existen dos caminos hacia el mismo perfil. En la forja se calienta la barra hasta el rojo naranja y se desplaza el material con el martillo: se estira la punta, se marca el talón, se afina el filo y se deja la hoja próxima a su forma final con muy poca pérdida de metal. En el arranque de viruta se parte de una pletina laminada y se elimina todo lo que sobra con sierra, lima y banda abrasiva, sin que el acero pase nunca por temperaturas críticas.
Forjar permite trabajar secciones variables, distribuir el material donde hace falta y aprovechar barras de sección grande. También introduce riesgos: si se martillea por debajo de la temperatura adecuada aparecen microfisuras, y si se sube demasiado el grano crece y el acero se quema. El arranque de material, en cambio, es predecible y se aprende antes, pero desperdicia metal y obliga a controlar el calentamiento durante el desbaste.
Normalizado después de forjar
Cualquier hoja forjada llega al banco con tensiones internas y un grano desigual. Antes de seguir se hacen dos o tres ciclos de normalizado: se calienta por encima del punto crítico, se comprueba con un imán que el acero ya no responde y se deja enfriar al aire quieto, bajando la temperatura de cada ciclo. El grano se afina, la hoja se estabiliza y el temple posterior resulta mucho más uniforme.
El vaciado: los biseles deciden cómo corta la hoja
La dureza aporta durabilidad al filo, pero lo que hace que un cuchillo entre en el material es la geometría. Un vaciado alto y fino separa las dos caras del corte con poco esfuerzo; un vaciado bajo y grueso deja detrás del filo una cuña que empuja en lugar de cortar. Por eso dos hojas del mismo acero y la misma dureza pueden comportarse de forma completamente distinta.
El trabajo se hace en dos tiempos. Antes del temple se llega hasta un filo de aproximadamente medio milímetro de espesor: suficiente para tener la geometría definida, suficiente también para que el borde no se sobrecaliente ni se agriete en el enfriamiento. Después del temple se afina ese margen con grano fino y refrigeración constante.
- Trazar la línea central del canto con un gramil o con rotulador y punta de trazar, para tener una referencia visible durante todo el desbaste.
- Marcar la altura del bisel en las dos caras y respetarla, porque un vaciado descentrado ya no se corrige sin perder anchura.
- Refrigerar con frecuencia sumergiendo la hoja en agua: si el acero llega a colorearse, la zona afectada perderá dureza o se deformará.
- Trabajar con presión ligera y grano progresivo, dejando que corte la banda y no la fuerza de la mano.
- Comprobar el espesor del filo con un calibre en varios puntos antes de dar el desbaste por terminado.
Recocido: dejar el acero blando para poder mecanizarlo
Muchas pletinas llegan de fábrica en estado recocido y se pueden taladrar y limar directamente. Otras, sobre todo el acero recuperado o el que ha sufrido calentamientos irregulares, están demasiado duras para trabajarlas. El recocido devuelve el material a su estado más blando: se calienta por encima del punto crítico, se mantiene el tiempo necesario para homogeneizar y se enfría muy despacio, dentro de la fragua apagada o enterrado en vermiculita.
La diferencia con el normalizado está en la velocidad de enfriamiento. El normalizado afina el grano enfriando al aire; el recocido busca máxima blandura y necesita horas de descenso lento. Con la hoja recocida se hacen los taladros de los remaches, se ajusta el contorno y se corrige cualquier alabeo, todo antes de que el acero se endurezca definitivamente.
Señales de que hace falta recocer
- La broca patina o se quema en lugar de morder el acero.
- La lima resbala sobre la superficie sin dejar viruta.
- La pletina procede de una hoja antigua, de un muelle o de un origen desconocido.
- Se ha forjado la pieza y aún no se ha hecho ningún ciclo de normalizado.
Temple, medio de enfriamiento y revenido
El temple es el momento en que el acero adquiere su dureza. Se calienta hasta la temperatura de austenización propia de cada material —en los aceros al carbono habituales, entre 780 y 830 grados—, se mantiene el tiempo justo para que el carbono entre en solución y se enfría lo bastante deprisa como para que la estructura no tenga tiempo de volver a su forma blanda. El resultado es martensita: dura, tensionada y frágil.
La elección del medio de enfriamiento depende de la templabilidad del acero y del espesor de la hoja. El aceite, precalentado en torno a los cincuenta o sesenta grados, es el medio más común porque enfría con energía suficiente y menos violencia que el agua. La salmuera y el agua se reservan para aceros de temple superficial y para hojas finas, con un riesgo real de fisuras y alabeos. Algunos aceros aleados endurecen enfriando entre placas de aluminio o al aire forzado, sin líquido.
Revenido y dureza Rockwell
Una hoja recién templada no sirve: se astillaría al primer esfuerzo lateral. El revenido devuelve tenacidad a cambio de unos puntos de dureza. Se hace en dos ciclos de una o dos horas, normalmente entre 180 y 220 grados, dejando enfriar la pieza entre ambos. Cuanto más alta la temperatura, más blanda y más tenaz queda la hoja.
La escala Rockwell C mide esa dureza final. En cuchillos de cocina se suele buscar entre 58 y 62 HRC, donde el filo se mantiene mucho tiempo y todavía se puede asentar en casa. En hojas destinadas a trabajo duro o a impactos se baja a la franja de 56 a 58 HRC, priorizando la tenacidad. Sin durómetro, la referencia práctica es la prueba de lima: una lima de contraste resbala sobre el acero correctamente templado y muerde en cuanto la dureza baja.
Comprobaciones antes de enfriar- Medio preparado y a temperatura, en un recipiente metálico con volumen suficiente y lejos de cualquier material inflamable.
- Temperatura verificada con termopar o, en su defecto, con la prueba del imán: el acero deja de ser magnético al superar el punto crítico.
- Entrada vertical y limpia, con la hoja de canto y sin agitarla de lado, para reducir el alabeo.
- Revenido inmediato, dentro de la hora siguiente al temple, antes de que las tensiones internas agrieten la pieza.
Lijado y pulido: la superficie que queda a la vista
Después del tratamiento térmico la hoja está cubierta de cascarilla y conserva las marcas del desbaste. El acabado consiste en recorrer los granos en orden, sin saltarse ninguno, cambiando la dirección del lijado noventa grados en cada paso. Ese giro es lo que permite ver si las rayas anteriores han desaparecido de verdad: mientras queden líneas cruzadas, el grano anterior no está terminado.
El destino habitual es un acabado satinado longitudinal en torno al grano 600 o 800, sobrio y fácil de mantener. El pulido a espejo exige seguir subiendo con pastas cada vez más finas y castiga cualquier irregularidad de la superficie, además de mostrar todas las huellas del uso. En los aceros al carbono también es frecuente detenerse antes y dejar que la hoja desarrolle su propia pátina con el tiempo.
Errores frecuentes en esta fase
- Saltar granos: el paso siguiente tarda más en borrar rayas que no le corresponden.
- Lijar siempre en la misma dirección y no poder distinguir qué marca pertenece a cada etapa.
- Presionar en exceso sobre el filo ya afinado y recalentarlo sin darse cuenta.
- Redondear las líneas de transición del recazo, que son las que definen el carácter de la hoja.
El mango: cachas, espiga oculta y materiales
Hay dos montajes tradicionales. En el de cachas, la espiga reproduce el contorno del mango y dos placas de material se fijan a ambos lados con remaches, pasadores o tubos, además de adhesivo estructural. Es un montaje robusto, fácil de revisar y tolerante con el usuario. En el montaje de espiga oculta, una espiga más estrecha atraviesa un bloque taladrado y queda alojada dentro; el conjunto se cierra con virola y, a menudo, con un pomo roscado o remachado en el extremo.
El montaje de espiga oculta ofrece una empuñadura continua, sin cantos metálicos, y permite combinar bloques de maderas y separadores. Exige a cambio un taladro interior preciso y un ajuste sin holguras: cualquier hueco mal relleno acaba entrando humedad. Las cachas remachadas perdonan más, pero dejan el metal de la espiga expuesto en el canto.
- Maderas densas y estables como el olivo, el nogal, la encina o el boj, secadas correctamente antes de mecanizarlas.
- Maderas estabilizadas con resina, que apenas se mueven con los cambios de humedad y no necesitan mantenimiento posterior.
- Materiales técnicos como la micarta o el G10, indiferentes al agua y con buen agarre en mojado.
- Adhesivo epoxi de dos componentes con tiempo de trabajo suficiente, aplicado sobre superficies desengrasadas y ligeramente rugosas.
- Impregnación de la madera natural con aceite de linaza cocido o de tung, en capas finas y muy espaciadas, terminando con cera si se busca un tacto mate.
Ajuste final
El perfilado del mango se hace con la hoja ya protegida con cinta, comprobando el agarre en seco y en húmedo. Las transiciones entre metal y material deben quedar al mismo nivel: un escalón mínimo se convierte en una molestia al cabo de media hora de uso.
Afilado y asentado: dos operaciones distintas
Afilar es retirar material hasta formar de nuevo dos planos que se encuentren en una arista. Asentar es enderezar un filo que sigue estando ahí pero se ha doblado microscópicamente con el uso. Confundirlas lleva a gastar hoja sin necesidad: la mayoría de los cuchillos que parecen desafilados sólo necesitan unos pases de chaira o de cuero.
El ángulo determina el equilibrio entre agudeza y resistencia. Alrededor de quince grados por lado se obtiene un filo muy penetrante, adecuado para cocina; entre dieciocho y veinte grados el filo aguanta mejor el trabajo exigente. Lo importante es mantener ese ángulo constante durante todos los pases, algo que se aprende más rápido con una guía y unas cuantas hojas de práctica.
Secuencia habitual
- Piedra de grano medio, alrededor de 400 a 600, hasta levantar una rebaba continua a lo largo de todo el filo por una cara.
- Cambio de cara y repetición del proceso hasta que la rebaba pase al lado contrario.
- Grano fino, en torno a 1000 o 3000, con pases cada vez más suaves y alternando caras.
- Eliminación de la rebaba sobre cuero o sobre la propia piedra, con presión mínima y ángulo ligeramente mayor.
- Comprobación cortando un folio en el aire o mirando el filo a contraluz: un filo correcto no devuelve reflejos.
Cuidado de la hoja
El acero al carbono reacciona con casi todo lo que corta. Los alimentos ácidos, la humedad prolongada y el detergente agresivo dejan marcas en cuestión de minutos. Con secado inmediato después de cada uso y una capa muy fina de aceite mineral apto para cocina, la hoja desarrolla una pátina gris estable que protege la superficie en lugar de deteriorarla.
- Lavar a mano y secar en el momento; el lavavajillas daña tanto el filo como el mango.
- Evitar dejar la hoja en remojo o sobre la encimera mojada.
- Cortar sobre madera o plástico, nunca sobre cerámica, cristal o piedra.
- Guardar con la hoja protegida y con aire alrededor, no dentro de una funda de cuero cerrada durante meses.
- Repasar el filo con frecuencia y reservar la piedra para cuando el asentado ya no dé resultado.
- Revisar los remaches y el estado del mango una vez al año, sobre todo en maderas sin estabilizar.
Contenidos publicados en esta página
El material está ordenado siguiendo el orden real de trabajo, desde la elección de la pletina hasta el mantenimiento de una hoja ya en uso. Cada bloque puede leerse por separado.
- 01 · Aceros al carbono e inoxidablesComposición, carburos y criterios de elección.
- 02 · Forja o arranque de materialDos caminos hacia el mismo perfil y el normalizado posterior.
- 03 · Vaciado y biselesGeometría del corte y espesor del filo antes del temple.
- 04 · RecocidoCuándo hace falta y en qué se diferencia del normalizado.
- 05 · Temple y revenidoMedios de enfriamiento, ciclos y dureza Rockwell.
- 06 · Lijado y pulidoProgresión de granos, satinado y pátina.
- 07 · MangoCachas, espiga oculta, materiales e impregnación.
- 08 · Afilado y asentadoÁngulos, secuencia de piedras y control del resultado.
- 09 · Cuidado de la hojaRutina de limpieza, engrase y almacenamiento.
Escribir a Peroge
Peroge es un proyecto informativo y editorial dedicado a la fabricación y el mantenimiento de cuchillos. No vende hojas, no imparte cursos y no ofrece servicios de taller. Si detecta un error en un texto, echa en falta una etapa del proceso o quiere proponer un tema relacionado con la materia, puede escribir por correo electrónico.
Correo: [email protected]
